【一卡通】方象智慧校企一卡通之電控解決方案

來源:方象集團智慧校企一卡通部

一、系統概述
生活用電收費控制管理系統是通過綜合業務管理服務系統實現與第三方電控系統的無縫對接，系統通過采用用戶卡與各房間的電表或電控模式進行一對一綁定或不綁定的自由輸入繳費房間的模式，實現用戶持一卡通系統用戶卡在自助轉賬機（圈存機、手機APP、掌校等）上實現實時自助購電繳費服務，快速準確的實現購電充值應用。

二、系統架構

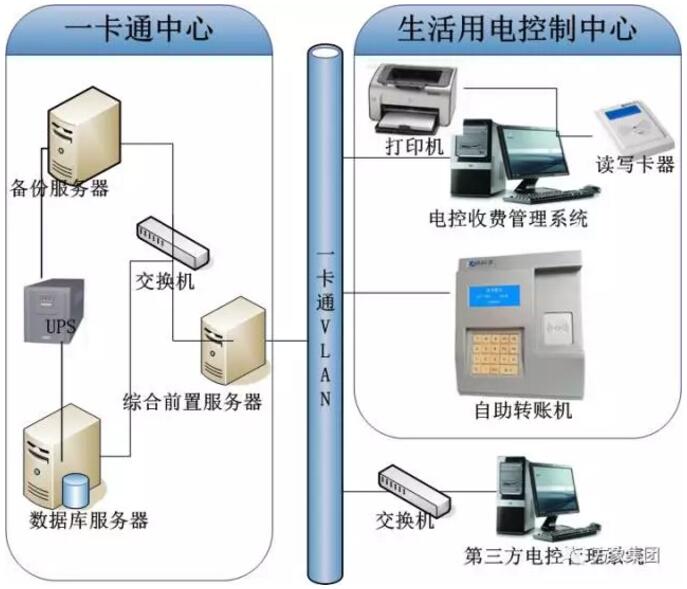

生活用電收費管理系統是通過一卡通“用戶卡”中的電子錢包通過自助轉賬繳費的方式實現生活用電購電的需求。系統由電控收費管理系統（生活用戶電收費管理系統）、自助轉賬機和第三方電控管理系統組成，其結構組成如下圖：

三、系統功能
1、自助購電：用戶持用戶卡到自助圈存機上，選擇自助購電，輸入購電金額，確認后系統扣除用戶卡電子錢包的相應金額設備保存交易流水，綜合業務管理服務系統將購電金額實時存入購電記錄表，供第三方電控系統做實時入賬使用，實現實時自助購電，實現用電管理科學化。

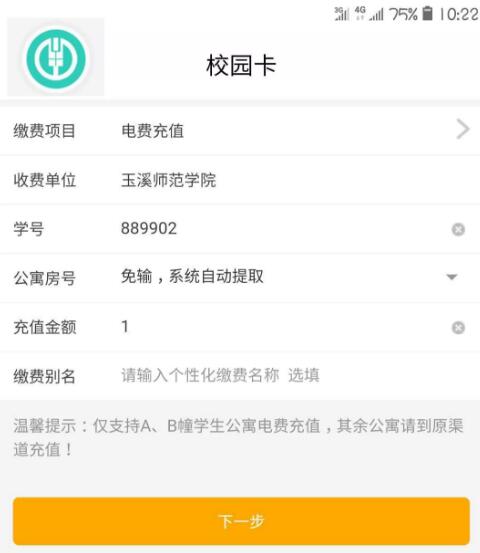

2、手機APP自助購電：用戶登錄中國農業銀行掌上APP;生活繳費下找到自己所在的企業或學校，選擇電費充值，輸入用戶卡號（學號/工號）購電金額即可通過扣取銀行卡金額購電成功。智慧校企一卡通管理系統保存交易流水，綜合業務管理服務系統將購電金額實時存入購電記錄表，供第三方電控系統做實時入賬使用，實現實時自助購電，實現用電管理科學化，如下圖所示：

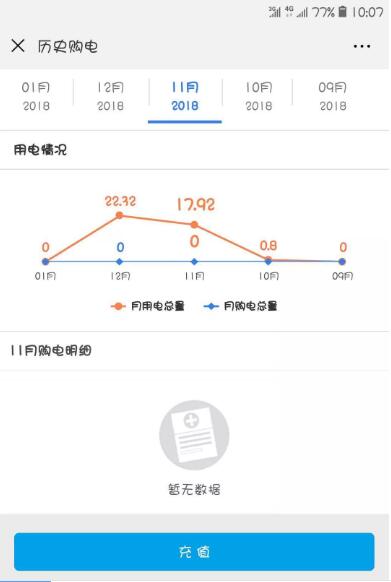

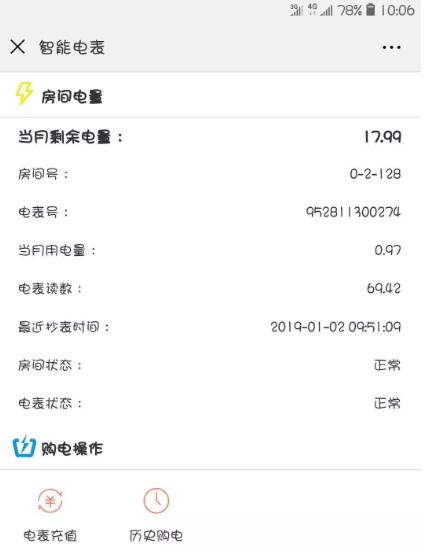

3、微信自助購電：用戶打開企業/學校微信公眾平臺進入掌校，輸入學號，輸入購電金額，確認后通過微信支付購電成功。智慧校企一卡通管理系統保存交易流水，綜合業務管理服務系統將購電金額實時存入購電記錄表，供第三方電控系統做實時入賬使用，實現實時自助購電，實現用電管理科學化。如下圖所示：

4、用電余額查詢：中國農業銀行中國農業銀行掌上APP、掌校（以學校/企業微信平臺為入口）自助圈存終端等、多渠道都可自助查詢用電余額。

5、對賬結算：系統提供各種購電信息報表（購電明細表、未入賬明細表、房間用戶流水表等），方便校方管理結算對賬使用。
6、電控管理功能：
單元用電計量計費：當用戶在宿舍里面用電時，機柜中的計量模塊會通過采集其脈沖來進行計量（自動累減），我公司計量模塊的精度達1.0級。單元預存電量低限提示報警：當用戶單元所預存（擁有）的電量已減到設定最低限值時(一般設為5度)，系統將自動提示用戶應盡快購電，而無須對單元斷電。報警提示方式：

①系統自動打印報表后張貼公布；
②數據管理器上蜂鳴器報警；
③利用用戶宿舍電話報警【選用】。
④顯示屏顯示報警【選用】。
預購電量、無費關斷：用戶應首先到用電收費管理中心指定購電處購電，售電計算機將在十秒鐘內自動將數據發送到控電機柜各個用電單元(脫機模式可通過IC卡傳輸數據到用電單元)，然后系統會給用戶供電，當用戶剩余電量為零時，系統將自動切斷該單元供電，只有當用戶重新購電后，系統才會自動恢復對該單元的供電。
短路保護：在標柜中，系統分路斷路器采用正泰（空開品牌和型號均可選），分路短路時，分路斷路器能自動跳閘，及時切斷電路，只有當用戶單元的短路狀態解除之后，重新推上分路斷路器，用戶單元才可以繼續用電。
定時控電：使用單位可以根據自身管理需求，對某些特定用戶用電時間進行定時控制，系統共有20個定時器，定時類型多樣，可按不同的日期和不同的用戶組別分別進行控制其開、關，還可在不同的定時段內選用不同的單路限流值。
負載限制：使用單位根據自身管理上的要求，可對用戶單元的最大負荷進行統一、分組、單獨設置不同限流值。當某單元實際用電負荷超過設定的用電負荷時，系統將自動切斷該單元供電，只有當管理員對該單元進行過流復位時，用戶單元才可以繼續用電，各單元的限流值從0到單路最大負荷電流值（最大為40A）可選。

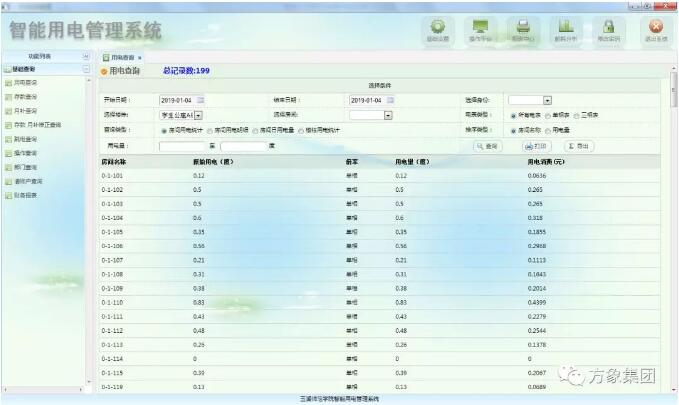

單元用電情況查詢：在系統軟件和數據管理器上，用戶可隨時查詢用戶房間當時的用電情況，也可在系統軟件上查詢用電單元前十年的所用用電情況、基礎用電和交費情況。

故障自動報警：當系統檢測到系統中有中位機不通訊，或計量模塊控制錯誤時，系統會采用蜂鳴器報警。
免費基礎電量設置：免費基礎電量設置方式靈活，學校可按每月/季度/年對各組別的用戶設定不同的的免費基礎用電量。
遠程抄表：本系統不需要工作人員到現場對用電量的集抄，而是通過數據集中器直接將用電數據采集到計算機上。
退費管理：用戶搬離結束用電時，系統操作員可以對該用戶單元進行退費處理，并打印出所有退費用電單元的退費明細表；當用戶調換房間后，系統計算機上能對用戶對應的剩余電量進行數據轉換。
非法操作、誤操作阻擋提示：當操作員對系統進行誤操作時，系統會自動對其進行阻擋，當操作員試圖做一些對系統會有較大影響的操作時，系統也將有所提示，保障用戶的操作安全，當系統采用用卡模式時，系統對偽卡，錯卡也有識別提示功能。
支持中途更換操作員：24小時不停機全天侯營業，并且中途支持更換操作員，軟件系統可有多個操作員或管理員并能對其進行權限分配，只有當操作員用正確的用戶名和口令登錄時才能得到自己相應的權限。

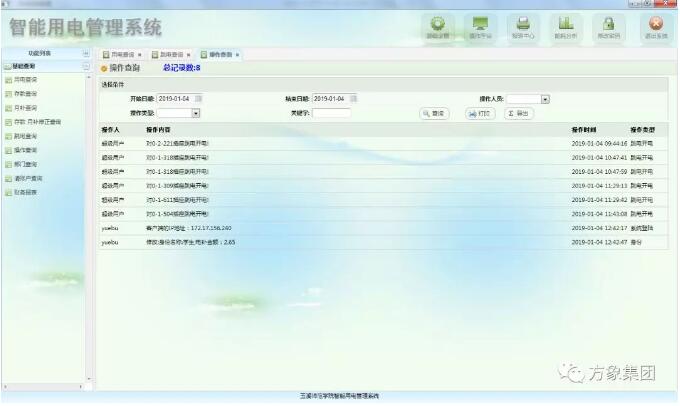

系統操作日志、賬戶操作日志和追蹤審計：系統將把每個操作員所做的每一步操作都記錄在數據庫中，對其所有的操作都有可追溯性。

對賬戶的各項操作可批量或個別進行：系統允許對用戶進行分組，默認為4組，最大可擴展到9組，當對用戶進行各項操作時，均可按組進行操作。
掉電數據保護、斷電恢復功能：當電腦因非正常關機而引起數據庫損壞時，SIMS系統軟件會自動對數據庫進行修復，絕對保障數據的安全。
用電數據統計分析功能：系統軟件中含有報表打印功能，報表形式多樣靈活，統計準確快速。欠壓運行模塊：計量模塊在欠壓的情況下也能正常運行，電壓范圍在170-240V

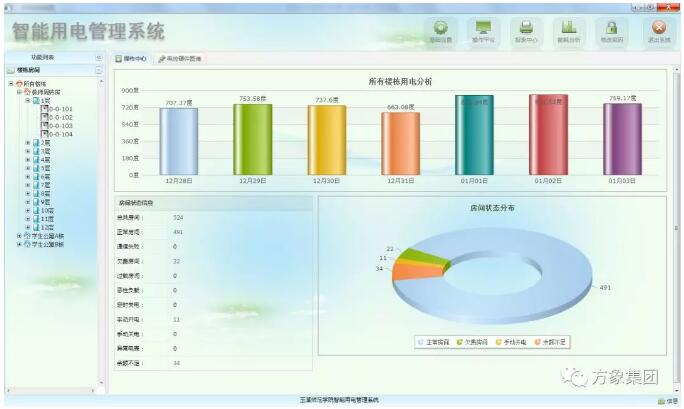

實時監控：對每個學生房間的用電情況進行實時監控，實時監控的刷新速度是6秒一次，只要在6秒鐘內就可以直觀顯示學生房間當前的用電數據（當前電流、剩余電量、已用電量、用電情況等）。用電數據采用電腦、數據管理器、中位機三重備份，當電腦關機或不正常時，電柜會在數據管理器的控制下正常運行。
房間調換進行數據轉換：當學生調換房間后，系統計算機對學生宿舍的剩余電量進行數據轉換。
一進兩出控制【選用】：實行一表計量，兩路控制，輸出兩個回路（主回路為電腦插座，可常供，從回路為照明，可定時控制）。

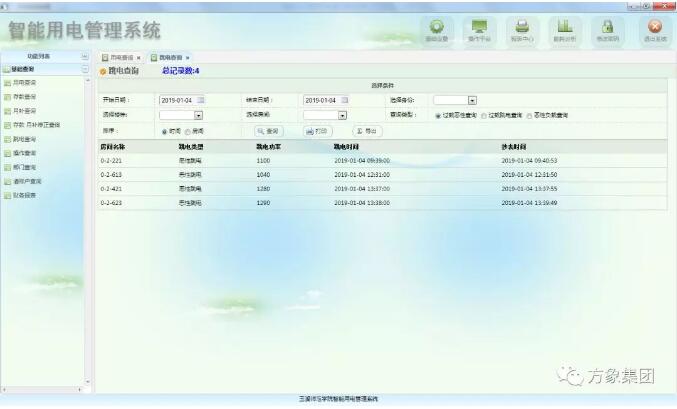

惡性負載識別【選用】：當宿舍使用違規大功率電器或純阻性負載（如：電爐，熱得快等）時，系統將自動識別為惡性負載，并自動切斷其電源，只有當管理員在監控電腦上對其進行復位后，用戶才可繼續用電，有效地避免了發生用電事故。

公用部分全壓、半壓轉換功能【選用】：根據使用單位要求，在設計中，公用部分采用大功率可控硅來實現全壓半壓轉換。
漏電保護【選用】：當用戶房間、分路斷路器或總控制器任何一處有漏電保護功能時，系統會對用戶進行漏電保護（分路斷路器和總控制器型號均可選）。
緊急供電【選用】：保證在控制模塊故障的情況下快速恢復供電。
防雷功能【選用】：具有阻擊雷電的功能。
加密防盜功能【選用】：使用智能IC卡具有加密防盜功能。
 ① 作管理卡：系統的設置、更改、清零。
 ②用戶卡：每個用戶一張，與IC卡讀寫器配套使用，用于購入電量、存入電量、電量查詢、電量告警恢復。
